内迫壁虎的核心组件

点击数：292026-01-27 10:06:51　

内迫壁虎的核心组件围绕 “内迫膨胀 + 螺纹紧固” 的核心功能设计，是实现与基材咬合、固定待装部件的关键结构，主要包括三大核心模块，各组件分工明确、协同作用：

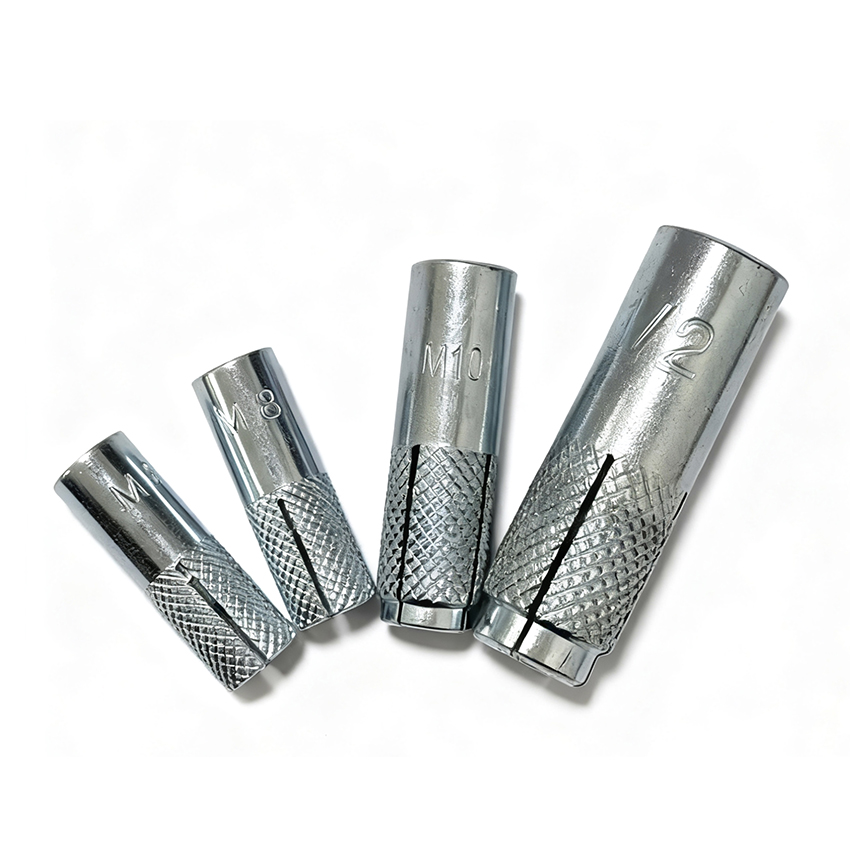

1. 内迫套管（核心承载件）

作为产品主体，是实现膨胀锚固的核心载体，直接决定紧固稳定性，结构设计针对性强：

主体为管状结构，分为两部分：① 螺纹管段（带精密内螺纹，用于连接后续紧固螺栓，传递负载）；② 膨胀管段（可径向扩张，外壁通常设计有摩擦条纹、加强凸部，提升与基材孔壁的咬合摩擦力，管身开有轴向膨胀槽，便于受挤压后均匀扩张）。

部分优化款在螺纹管与膨胀管衔接处设有弧形定位凸边，确保内迫件安装时同轴度，避免偏移影响膨胀效果。

材质与产品整体一致（碳钢 / 304/316 不锈钢），膨胀管段需具备一定韧性与刚性，兼顾扩张变形能力与承载强度。

2. 内迫件（膨胀驱动件）

触发内迫套管膨胀的关键部件，是 “内迫” 功能的核心执行者：

常见形态为带导向锥面的圆柱或锥形结构（锥面角度通常为 15°-30°，确保挤压时受力均匀），部分升级款带有外螺纹部与内六角槽，可通过工具旋入替代传统敲击，安装更便捷。

末端可能设计环形凸部或防滑齿，增强与膨胀管内壁的贴合度，避免驱动过程中打滑，确保膨胀管充分扩张。

材质需具备高强度（通常为 45 号碳钢淬火处理或不锈钢），抵抗挤压时的变形与磨损，保证膨胀效果稳定。

3. 配套紧固组件（连接传力件）

实现内迫壁虎与待固定件（设备、支架等）连接的必要组件，虽为配套但直接影响紧固可靠性：

核心螺栓：多为六角头螺栓（或内六角螺栓），与内迫套管的内螺纹精准匹配，通过拧紧传递拉力，同时固定待装部件。

平垫圈：增大螺栓与待固定件的接触面积，分散压力，避免待装部件表面受压变形。

弹簧垫圈：具备弹性预紧功能，抵消振动带来的松动风险，提升长期紧固稳定性（部分重载场景可替换为防松垫圈）。

核心组件协同逻辑

内迫件通过敲击或旋入方式挤压内迫套管的膨胀管段，使其沿膨胀槽径向扩张并嵌入基材孔壁；配套螺栓穿过待固定件旋入内迫套管的螺纹管段，借助平垫圈、弹簧垫圈的辅助，将待固定件牢牢锁定，最终实现 “膨胀锚固 + 螺纹连接” 的双重紧固效果。
